保險絲焊接質量在線檢測系統

　　在保險絲加工生產過程中，由于機器機械零件老化、磨損或來料差異，造成加工缺陷和品質事故。 通過在旋轉分度盤上加裝CCD視覺檢測系統，可以實時的監控各種缺陷。NG品自動聯機剔除排廢，并且系統報警，將檢測NG圖、檢測日志、不良數統計等數據進行本地存盤，或者連接制造系統MES。極大的提高了產品出貨良率，降低客訴，提升加工生產環節的自動化水平，有助于公司持續改進工藝和品質。

設備型號

　　LY-WG11-01

---

系統能力

　　在保險絲加工過程中，通過CCD視覺圖像分析工藝缺陷和品質瑕疵，配合加工轉臺在線工作?？梢詸z測兩端焊接不良、裁切偏位、異性彎曲、線圈結節等

---

應用范圍

電子元器件加工、工業電子產品制造

應用領域：

自動化生產環節

適用機型：

各種自動焊接、組裝、絲印、測試等平臺，振料盤上料機

---

性能及特點

1：適配加工速度，在線檢測

2：檢測速度：25000個/H

3：檢測項目：焊接不良、兩端裁切偏位、保險絲彎曲異型等。

4：檢測精度：默認0.2mm2(精度與檢測范圍可調)

5：檢出不良報警提示/停機或自動踢廢

6：軟件界面簡潔，快速建模，操作簡單、檢測精度高，效率高。

---

硬件配置及參數

相機類型	德國或國產品牌高速工業相機 根據檢測幅面可選130萬、200萬、500萬像素相機
鏡頭類型	日本品牌工業鏡頭(適應于相機及拍攝幅面)
傳感器類型	德國進口品牌
光源類型	凌誼定制高亮LED工業光源
主機類型	定制國優品牌高配12、15寸工業一體機i5+4G+64G,雙千兆網卡，電阻觸摸屏，配羅技無線鍵鼠。
檢測幅面	根據項目實際情況確定
檢測速度	最高可達25000張/小時
檢測軟件	凌誼自主研發視覺檢測軟件(LY-vision2.0)
信號輸出	凌誼定制信號控制模塊，可根據客戶要求采用報警、停機、剔除

---

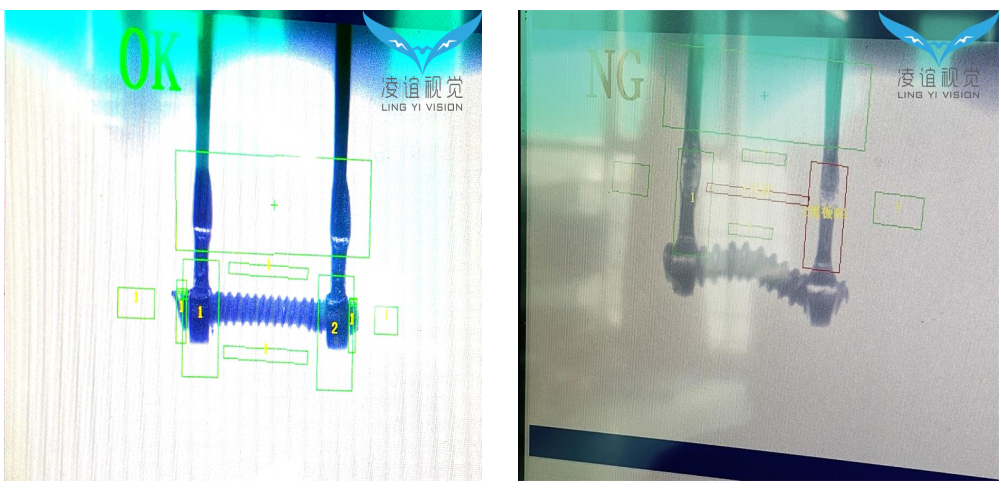

工廠生產實拍圖片展示

　　

　　

　　

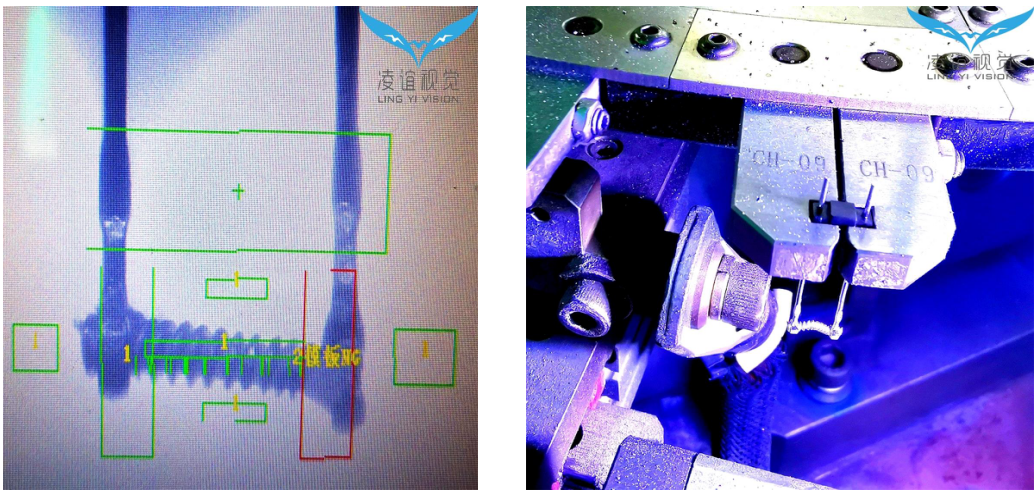

　　保險絲視覺檢測系統現場圖

　　以上保險絲質量檢測解決方案使用到的外觀缺陷檢測系統由凌誼視覺檢測設備廠家自主研發生產銷售，幫助工業制造企業解決產品外觀質量的檢驗，保障產品出貨合格率，提升企業工業自動化生產水平。
